Odvodňované plochy

Povinné

Ve výpočtu můžete zahrnout až 10 odvodňované plochy do jednoho vsakovacího zařízení. Vždy uvedete půdorysný průmět odvodňované plochy, druh povrchu a sklon.

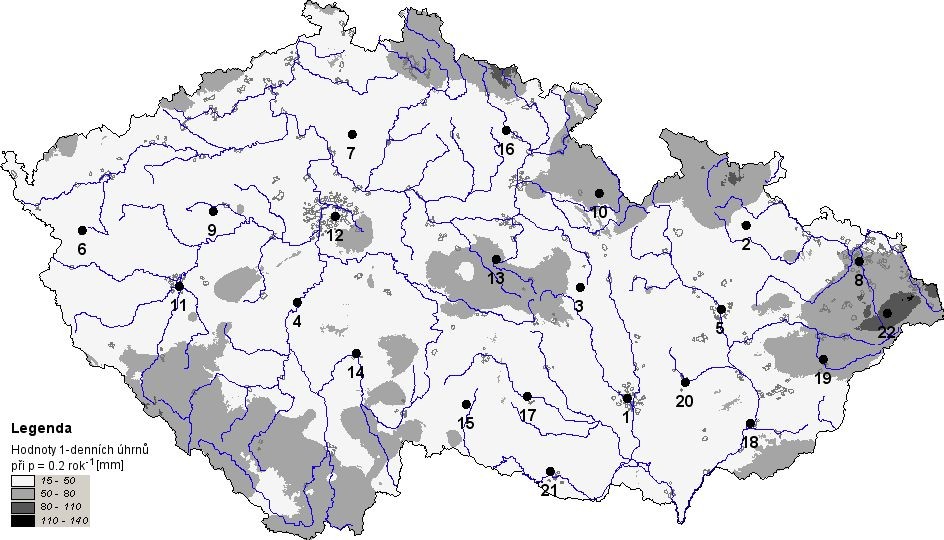

Lokalita - nejbližší srážkoměrná stanice

Povinné

V případě, že se jedná o horskou lokalitu nad 650 m n.m., vyberte poslední volbu.

Lokalita Map

Jiný přítok

Nepovinné

Do vsakovacího zařízení může být při splnění legislativních podmínek zaústěn např. přepad z ČOV (přes zemní filtr), či jiný zdroj vody.

Qp: l×s-1

Riziko při přeplnění vsakovacího zařízení

Povinné

Návrhová periodicita srážek p = 0,2 rok-1

Při přetečení vsakovacího zařízení je možný odtok srážkové vody ze vsakovacího zařízení po povrchu terénu nebo přepadovým potrubím mimo budovy, pozemky jiných soukromých vlastníků nebo podzemní dopravní zařízení. Při zpětném vzdutí v dešťové kanalizaci, která je zaústěna do vsakovacího zařízení, je možný odtok srážkové vody z dešťové kanalizace po povrchu terénu mimo budovy, pozemky jiných soukromých vlastníků nebo podzemní dopravní zařízení. Prostory odvodněné do dešťové kanalizace nacházející se pod hladinou zpětného vzdutí jsou proti vniknutí vzduté vody z dešťové kanalizace chráněny technickým opatřením podle ČSN EN 12056-4 a ČSN 75 6760.

Pokud váš projekt vyžaduje přísnější kritéria návrhu (p = 0,1 rok⁻¹), zaškrtněte druhou možnost. Toto nastavení je vhodné pouze pro specifické případy, kdy je vyžadována vyšší ochrana proti přetečení.

Návrhová periodicita srážek p = 0,1 rok-1

Pokud není splněna některá z podmínek uvedených v předchozích třech odstavcích. Např. u vsakovacích zařízení, která slouží pouze pro odvodnění podzemních dopravních zařízení a/nebo vstupů do budov nacházejících se pod úrovní okolního terénu, a odvodňované prostory pod úrovní terénu nemohou být před vodou přetékající ze vsakovacího zařízení chráněny.

Koeficient vsaku

Povinné

Hodnotu koeficientu vsaku lze zadat ručně nebo vybrat z přednastavených hodnot v tabulce pro jednotlivé typy zemin.

Formou desetinného čísla kv:

NEBO

V exponenciálním tvaru kv:
×10 - m×s -1

Regulovaný odtok

Nepovinné

V případě, že je správcem vodního toku, provozovatelem kanalizace nebo úřadem státní správy povolen regulovaný odtok ze vsakovacího zařízení, uveďte jej.

Qo: l×s-1

Vsakovací plocha

Nepovinné

Vyplňte pouze v případě, kdy je na pozemku omezená plocha pro vsakovací objekt. Omezení vsakovací plochy má za následek zvýšení objemu vsaku.

Avsak: m2
